3.3.7. COEFFICIENTE DI ESPOSIZIONE¶
Indice interno
Norma¶
Il coefficiente di esposizione \(c_e\) dipende dall'altezza z sul suolo del punto considerato, dalla topografia del terreno e dalla categoria di esposizione del sito ove sorge la costruzione. In assenza di analisi specifiche che tengano in conto la direzione di provenienza del vento e l'effettiva scabrezza e topografia del terreno che circonda la costruzione, per altezze sul suolo non maggiori di z = 200 m, esso è dato dalla formula:
dove
- \(k_r\), \(z_0\), \(z_{min}\) sono assegnati in Tab. 3.3.II in funzione della categoria di esposizione del sito ove sorge la costruzione;
- \(c_t\) è il coefficiente di topografia.
Tab. 3.3.II - Parametri per la definizione del coefficiente di esposizione
| Categoria di esposizione del sito | \(k_r\) | \(z_0\) [m] | \(z_{min}\) [m] |
|---|---|---|---|
| I | 0,17 | 0,01 | 2 |
| II | 0,19 | 0,05 | 4 |
| III | 0,20 | 0,10 | 5 |
| IV | 0,22 | 0,30 | 8 |
| V | 0,23 | 0,70 | 12 |
Nota di trascrizione AF-COR-3.3-01 — la fonte, p. fisica 58, stampa nell'intestazione della tabella «\(K_r\)» con la maiuscola; refuso tipografico per «\(k_r\)», attestata alla stessa p. fisica 58, nella definizione che segue la [3.3.7].
La categoria di esposizione è assegnata nella Fig. 3.3.2 in funzione della posizione geografica del sito ove sorge la costruzione e della classe di rugosità del terreno definita in Tab. 3.3.III. Nelle fasce entro 40 km dalla costa, la categoria di esposizione è indipendente dall'altitudine del sito.
Il coefficiente di topografia \(c_t\) è posto generalmente pari a 1, sia per le zone pianeggianti sia per quelle ondulate, collinose e montane. In questo caso, la Fig. 3.3.3 riporta le leggi di variazione di \(c_e\) per le diverse categorie di esposizione.
Nel caso di costruzioni ubicate presso la sommità di colline o pendii isolati, il coefficiente di topografia \(c_t\) può essere ricavato da dati suffragati da opportuna documentazione.
Tab. 3.3.III - Classi di rugosità del terreno
| Classe di rugosità del terreno | Descrizione |
|---|---|
| A | Aree urbane in cui almeno il 15% della superficie sia coperto da edifici la cui altezza media superi i 15 m |
| B | Aree urbane (non di classe A), suburbane, industriali e boschive |
| C | Aree con ostacoli diffusi (alberi, case, muri, recinzioni, ....); aree con rugosità non riconducibile alle classi A, B, D |
| D | a) Mare e relativa fascia costiera (entro 2 km dalla costa); b) Lago (con larghezza massima pari ad almeno 1 km) e relativa fascia costiera (entro 1 km dalla costa) c) Aree prive di ostacoli o con al più rari ostacoli isolati (aperta campagna, aeroporti, aree agricole, pascoli, zone paludose o sabbiose, superfici innevate o ghiacciate, ....) |
L'assegnazione della classe di rugosità non dipende dalla conformazione orografica e topografica del terreno. Si può assumere che il sito appartenga alla Classe A o B, purché la costruzione si trovi nell'area relativa per non meno di 1 km e comunque per non meno di 20 volte l'altezza della costruzione, per tutti i settori di provenienza del vento ampi almeno 30°. Si deve assumere che il sito appartenga alla Classe D, qualora la costruzione sorga nelle aree indicate con le lettere a) o b), oppure entro un raggio di 1 km da essa vi sia un settore ampio 30°, dove il 90% del terreno sia del tipo indicato con la lettera c). Laddove sussistano dubbi sulla scelta della classe di rugosità, si deve assegnare la classe più sfavorevole (l'azione del vento è in genere minima in Classe A e massima in Classe D).

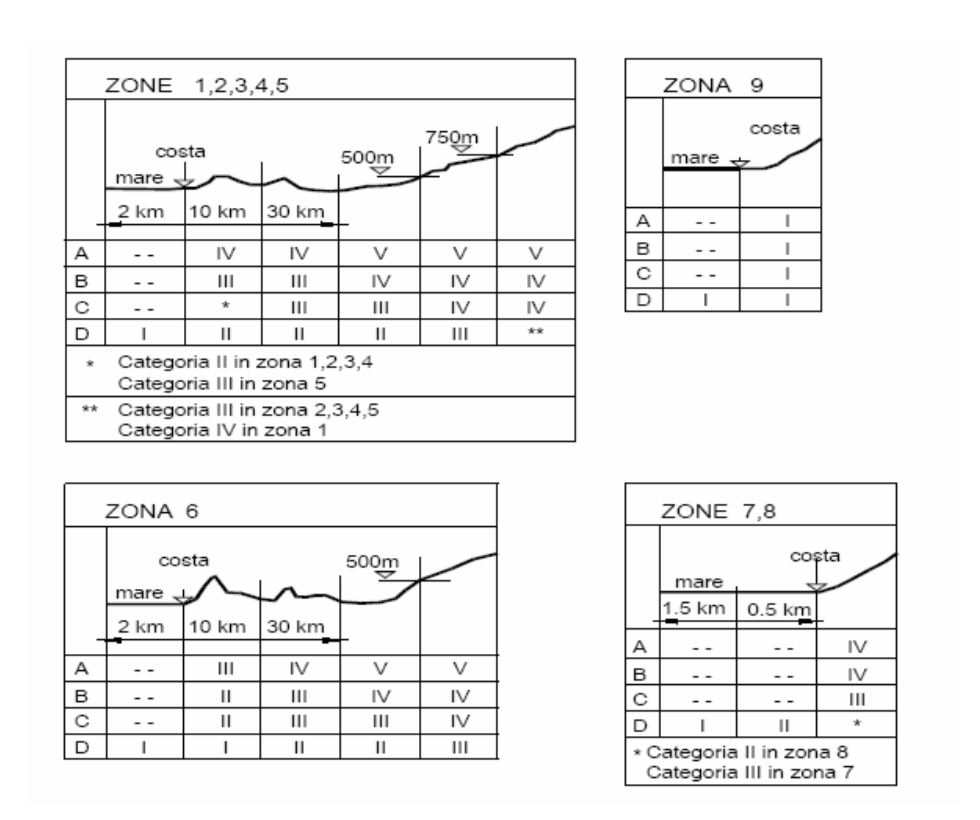

Fig. 3.3.2 - Definizione delle categorie di esposizione 3

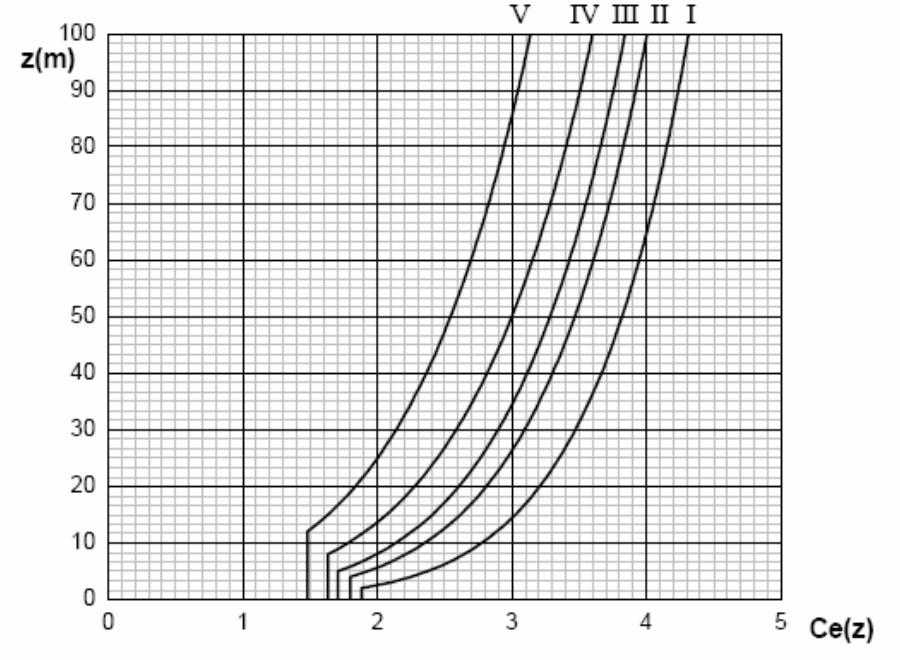

Fig. 3.3.3 - Andamento del coefficiente di esposizione \(c_e\) in funzione dell'altezza sul suolo (per \(c_t\) = 1)
Circolare¶
C3.3.7 COEFFICIENTE DI ESPOSIZIONE¶
Il paragrafo mostra la dipendenza del coefficiente di esposizione dall'altezza sul suolo del punto considerato, dalla topografia del terreno e dalla categoria di esposizione del sito ove sorge la costruzione. Non presenta significative differenze rispetto alle precedenti NTC.
