7.6.8. Regole specifiche per strutture con controventi eccentrici¶
Indice interno
Norma¶
Per le strutture composte con controventi eccentrici si applicano le regole del § 7.5.6, integrate con le prescrizioni del presente paragrafo. I link dissipativi possono essere composti, purché siano garantite le prestazioni di duttilità richieste.

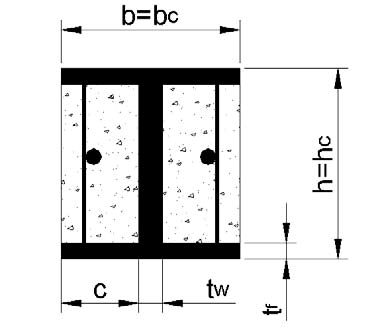

Fig. 7.6.1 – Rapporti dimensionali per le sezioni composte

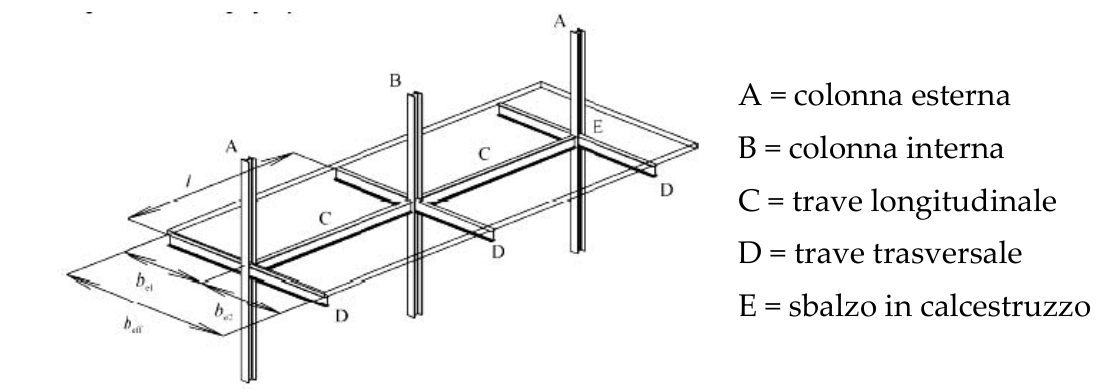

Fig. 7.6.2 – Definizione degli elementi nelle strutture composte acciaio-calcestruzzo
Circolare¶
C7.6.8. Controventi eccentrici¶
I telai composti forniti di un sistema resistente a controventi eccentrici dovrebbero essere progettati in modo da dissipare l'energia sismica essenzialmente per cicli deformativi plastici di taglio del link mantenendo in campo elastico tutti i restanti elementi. Per la sezione del link, qualora sia composta, deve essere garantita la collaborazione tra sezione in acciaio e soletta e deve essere spiegato come viene garantito il ripristino.
L'elemento di connessione deve essere di lunghezza corta o limitata, perciò la sua luce massima deve rispettare le seguenti limitazioni:
- nel caso in cui si consideri lo sviluppo di due cerniere plastiche all'estremità dell'elemento di connessione \(e \leq \dfrac{2 M_{LRd}}{V_{LRd}}\)
- nel caso in cui si consideri lo sviluppo di una sola cerniera plastica all'interno dell'elemento di connessione \(e \leq \dfrac{M_{LRd}}{V_{LRd}}\)
dove \(M_{LRd}\) e \(V_{LRd}\) sono, rispettivamente, il momento resistente ed il taglio resistente della sezione del profilo in acciaio nella zona del link, calcolati secondo le formule riportate nel §7.5.6 delle NTC, trascurando perciò il contributo della soletta.
